Как подключить акустические датчики

Акустические датчики, реагирующие на характерные звуковые колебания.

Установка лестничного автомата с акустическим датчиком позволяет:

  • Сэкономить электроэнергию
  • Обеспечить с наступлением темноты и рассвета, автоматическое включение и выключение ламп освещения
  • Отреагировать на действие посторонних шумов
  • Производить процесс без участия человека
  • Создать дополнительные удобства

Изделие соответствует требованиям:

  • Надежности
  • Допустимой степени защиты IP 40
  • Быстроты срабатывания
  • Параметров электрической сети
  • Малого потребления электроэнергии

Продукция рассчитана на напряжение 220-230 В и частоту 50 Гц. Предусмотрено его внутреннее и наружное использование в температурном режиме от-25°С до +50°С. Оно крайне необходимо в многоквартирных домах, на промышленных, бытовых объектах и массово посещаемых местах общественного пользования.

Основные компоненты акустических датчиков

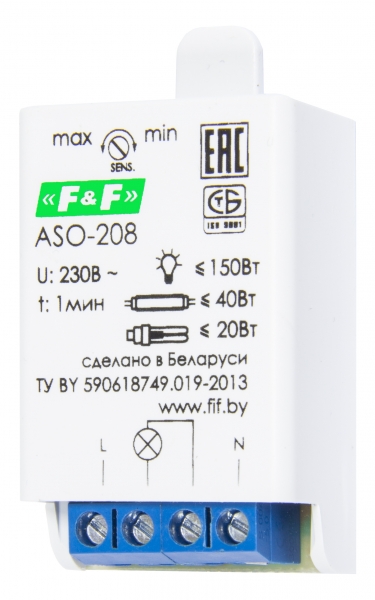

Представляет из себя компактное устройство в крепком пластиковом корпусе. На его передней части имеется регулятор временной выдержки и утопленные винтовые зажимы, расположенные в нижней части. Внутренняя схема акустического датчика собрана на базе высокочувствительного звукового микрофона и электронного таймера времени.

Монтаж лестничного автомата с акустическим датчиком

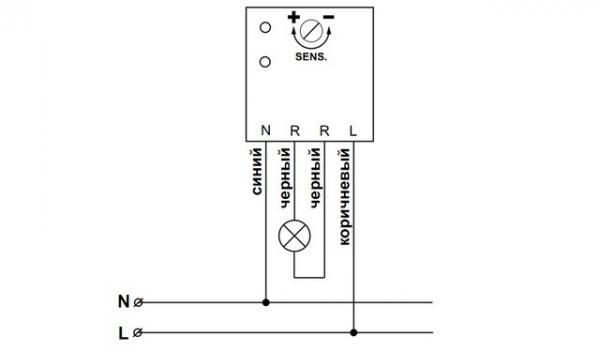

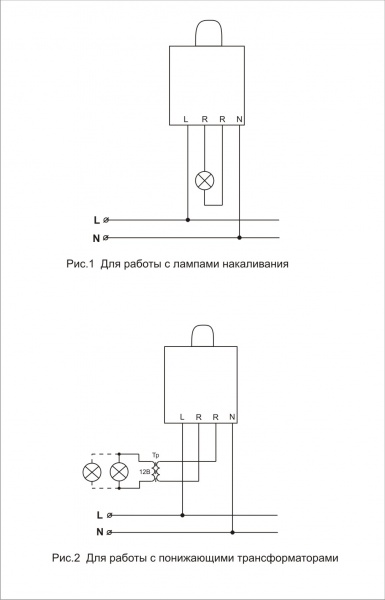

На корпусе в обязательном порядке начерчена схема подключения лестничного автомата с фотоакустическим датчиком, которой и следует придерживаться. Обычно он монтируется в закрывающемся металлическом щите, вместе с остальным электротехническим оборудованием. Возможна его установка в отдельном ящике.

Порядок монтажа таков:

  • Прикладываете аппарат к задней стенке, размечаете и рассверливаете отверстия крепления
  • Устанавливаете щит(короб) на стену
  • Отключаете подающее питание и убеждаетесь в его отсутствии
  • Зачищаете концы проводов, заводите в посадочные клеммы и крепко закручиваете винты
  • Не забудьте еще раз проверить правильность подключения автомата с таймером и датчиком, учитывая заземление, входное питание и выходящую линию к осветительной лампе
  • Подаете напряжение, убеждаетесь в работоспособности изделия и выставляете временной диапазон срабатывания
  • В дневное время проверяется действие на звук, а с наступлением сумерек, регулируется момент включения освещения

В дополнении к инструкции на акустические датчики, необходимо помнить о максимально допустимой мощности и токовой коммутации, для различных видов ламп. Не монтируйте его на открытом воздухе, если находитесь в широтах с показателем зимних температур ниже -25°С и в помещениях с повышенной влажностью.
